View_CanvasApi

Canvas的常用操作速查表

操作类型	相关API	备注
绘制颜色	drawColor, drawRGB, drawARGB	使用单一颜色填充整个画布
绘制基本形状	drawPoint, drawPoints, drawLine, drawLines, drawRect, drawRoundRect, drawOval, drawCircle, drawArc	依次为点、线、矩形、圆角矩形、椭圆、圆、圆弧
绘制图片	drawBitmap, drawPicture	绘制位图和图片
绘制文本	drawText, drawPosText, drawTextOnPath	依次为绘制文字、绘制文字时指定每个文字位置、根据路径绘制文字
绘制路径	drawPath	绘制路径，绘制贝塞尔曲线时也需要用到该函数
顶点操作	drawVertices, drawBitmapMesh	通过对顶点操作可以使图像形变，drawVertices直接对画布作用、 drawBitmapMesh只对绘制的Bitmap作用
画布剪裁	clipPath, clipRect	设置画布的显示区域
画布快照	save, restore, saveLayerXxx, restoreToCount, getSaveCount	依次为保存当前状态、回滚到上一次保存的状态、保存图层状态、回滚到指定状态、获取保存次数
画布变换	translate, scale, rotate, skew	依次为位移、缩放、旋转、错切
Matrix(矩阵)	getMatrix, setMatrix, concat	实际画布的位移，缩放等操作的都是图像矩阵Matrix，只不过Matrix比较难以理解和使用，故封装了一些常用的方法。

PS： Canvas常用方法在上面表格中已经全部列出了，当然还存在一些其他的方法未列出，具体可以参考官方文档 Canvas

Use Canvas

Path

lineTo简单实现

canvas.translate(DeviceUtil.mWidth / 2, DeviceUtil.mHeight / 2); //原点移动到屏幕中心
   Path path = new Path();
   path.lineTo(200, 200);
   path.lineTo(200, 0);
   canvas.drawPath(path, mPaint);

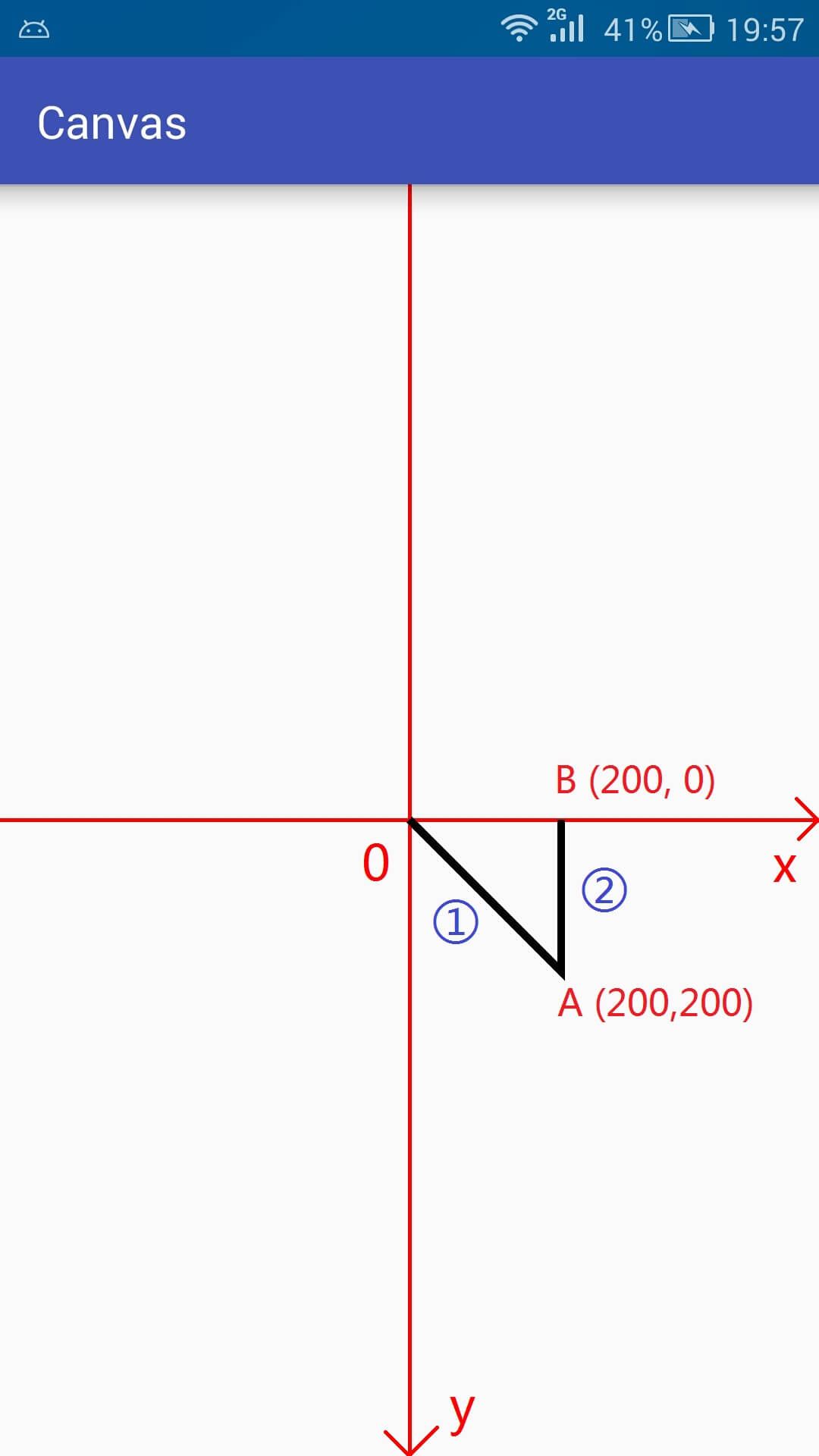

从字面意思 lineto,顾名思义肯定就有from的坐标点，再看这个借的图，第一条线是从原点开始的，第二条线是从A开始的，

1	path.close(); //形成封闭的图形

这些操作都可以叠加

Rect RectF区别: Rect是使用int类型作为数值，RectF是使用float类型作为数值。

四个参数是矩形左上角和右下角两个点的坐标
画线

Path path = new Path();
path.moveTo(100, 100);
path.rLineTo(100, 200);
canvas.drawPath(path, mPaint);

Draw Circle

画笔
1
2
3
4
mPaint = new Paint();
mPaint.setColor(Color.BLUE);
mPaint.setStyle(Paint.Style.FILL); // Fill是空心圆，STROKE实心圆,
空心圆就需要设置setStrokeWidth这个属性
canvas.drawCircle(getWidth()/2,getHeight()/2,getWidth()/2,mPaint);

public void drawArc(RectF oval, float startAngle, float sweepAngle, boolean useCenter, Paint paint)

oval :指定圆弧的外轮廓矩形区域。
startAngle: 圆弧起始角度，单位为度。
sweepAngle: 圆弧扫过的角度(起始位置 X轴)，顺时针方向，单位为度,从右中间开始为零度。
useCenter: 如果为True时，在绘制圆弧时将圆心包括在内，通常用来绘制扇形

RectF是矩形的内接圆,left top right bottom分别对象左上角和右下角坐标

drawText

坐标(0,0)位于左下角

1	canvas?.drawText("测试文字",0f,0f,mPaint)

measure textSize


val kgRect = Rect()
var kgText = "hello world"
mDialPaint.getTextBounds(kgText,0,kgText.length,kgRect)
var txtHeight = kgRect.height()
var txtWidth = kgRect.width()

canvas.drawPoint(200, 200, mPaint);
       canvas.drawPoints(new float[]{          //绘制一组点，坐标位置由float数组指定
               500, 500,
               500, 600,
               500, 700
       }, mPaint);

位移(translate)

// 在坐标原点绘制一个黑色圆形
    canvas.translate(200, 200);
    canvas.drawCircle(0, 0, 100, mPaint);
    // 在坐标原点绘制一个蓝色圆形
    mPaint.setColor(Color.BLUE);
    canvas.translate(200, 200);
    canvas.drawCircle(0, 0, 100, mPaint);

缩放(scale)

canvas.translate(mWidth / 2, mHeight / 2);
   RectF rect = new RectF(0, -400, 400, 0);   // 矩形区域
   mPaint.setColor(Color.BLACK);           // 绘制黑色矩形
   canvas.drawRect(rect, mPaint);
   canvas.scale(-0.5f, -0.5f);          // 画布缩放  <-- 缩放中心向右偏移了200个单位
   mPaint.setColor(Color.BLUE);            // 绘制蓝色矩形
   canvas.drawRect(rect, mPaint);



   RectF rect = new RectF(-400, -400, 400, 400);
   canvas.drawRect(rect, mPaint);
   for (int i = 0; i < 20; i++) {
       canvas.scale(0.9f, 0.9f);
       canvas.drawRect(rect, mPaint);
   }

旋转(rotate)

1	canvas.rotate(180);

drawPicture 三个方法

public void drawPicture (Picture picture)

public void drawPicture (Picture picture, Rect dst)

public void drawPicture (Picture picture, RectF dst)

drawBitmap 三个方法

// 第一种 public void drawBitmap (Bitmap bitmap, Matrix matrix, Paint paint)

// 第二种 public void drawBitmap (Bitmap bitmap, float left, float top, Paint paint)

// 第三种 public void drawBitmap (Bitmap bitmap, Rect src, Rect dst, Paint paint) public void drawBitmap (Bitmap bitmap, Rect src, RectF dst, Paint paint)

直接看第三种方法

// 指定图片绘制区域(左上角的四分之一)
Rect src = new Rect(0, 0, bitmap.getWidth() / 2, bitmap.getHeight() / 2);

// 指定图片在屏幕上显示的区域
Rect dst = new Rect(0, 0, 400, 500);
//绘制图片
canvas.drawBitmap(bitmap, src, dst, null);

Angle

在常见的数学坐标系中角度增大方向为逆时针，

在默认的屏幕坐标系中角度增大方向为顺时针。

sweepAngle扫过的角度

1 2	drawArc(@NonNull RectF oval, float startAngle, float sweepAngle, boolean useCenter, @NonNull Paint paint)

canvas?.drawArc(rectF,0f,145f,false,mDialPaint)

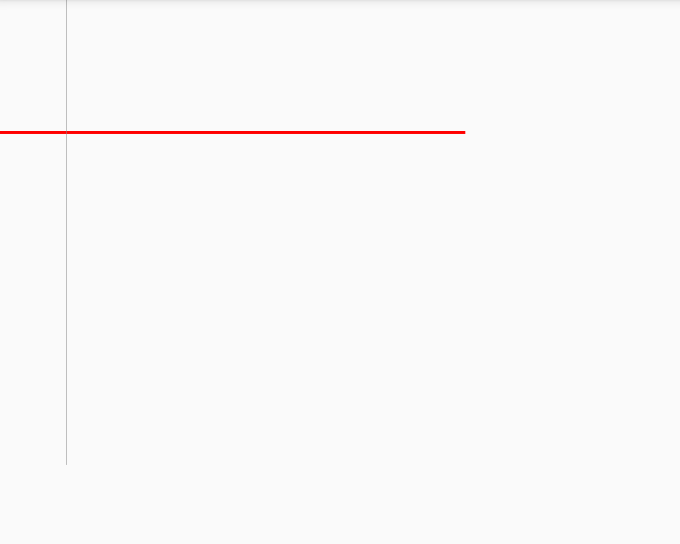

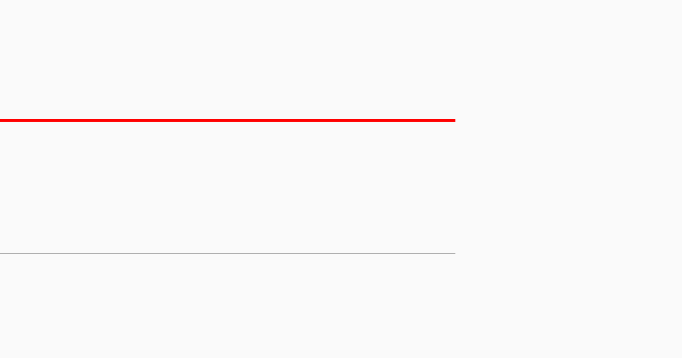

save restore

SaveRestoreView

   canvas?.drawLine(0f,200f,700f,200f,linePaint)
//        canvas?.save()  //将画布状态保存
   canvas?.rotate(90f, px / 2, py / 2);
//        canvas?.restore();//恢复画布状态 这个操作能撤销到 上次保存的画布状态
   canvas?.drawLine(0f,400f,700f,400f,bgPaint)
