Bluetooth02

BLE stack(蓝牙协议栈)

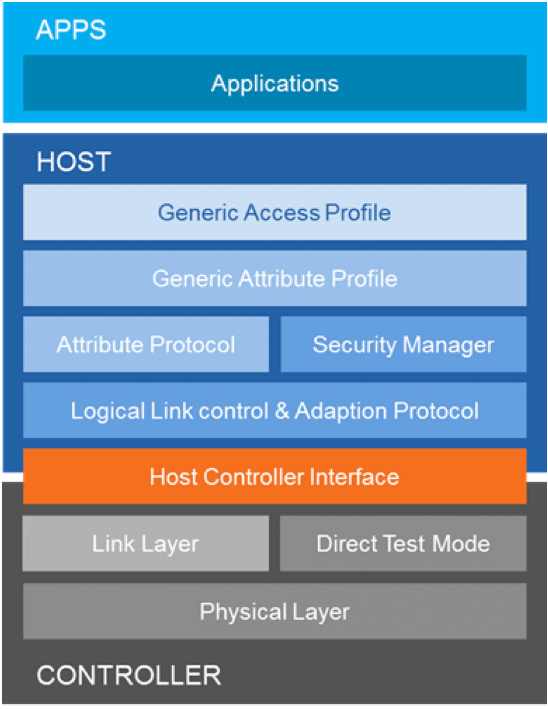

作为 Android 开发者，我们不必理解 BLE 的协议栈每个细节，这里大概介绍一下协议架构。协议一般都是分层设计的。BLE 协议栈也不例外。我们来看一下这个图。整个协议栈大致分为三部分，从下到上分别为，控制器（Controller）→主机（Host）→应用（Applications）。

Controller : 它是协议栈的底层的实现，直接与硬件相关，一般直接集成在 SoC 中，由芯片厂商实现，包括物理层和链路层。
HOST : 这是协议栈的上层实现，是硬件的抽象，与具体的硬件和厂家无关
应用层：就是使用 Host 层提供的 API，开发的应用。

Controller

PhysicalLayer(物理层 ): 蓝牙是工作在 2.4GHz 附近，这是工业、科学、医疗 ISM 频段。可以看到它和 WiFi 工作在同一个频段。蓝牙把频段切分为 40 个通道，3 个广播通道，37 个数据通道，按照一定规律跳频通信（高斯频移键控 GFSK）。
HCI : 在 Host 层和 Controller 之间有一个接口层 :主机和控制器之间就是通过 HCI 命令和事件交互的。HCI 这一层是协议栈中是可选的，例如在一些简单小型的设备上可能就没有，但是所有的 Android 设备上肯定是有。这是蓝牙上层应用和芯片的交互的必经之路。后面我们会讲到，这一层的 log，能够很好的帮助我们分析和调试问题。

Host

ATT (Attribute Protocol)

它是 BLE 通信的基础。ATT 把数据封装，向外暴露为“属性”，提供“属性”的为服务端，获取“属性”的为客户端。ATT 是专门为低功耗蓝牙设计的，结构非常简单，数据长度很短 .

GATT(Generic Attribute Profile)

全称叫做通用属性配置文件，它是建立在前面说的 ATT 的基础上，对 ATT 进行进一步的逻辑封装，定义数据的交互方式和含义。这是我们做 BLE 开发的时候直接接触的概念。 GATT 按照层级定义了三个概念：服务（Service）、特征（Characteristic）和描述（Descriptor）。一个 Service 包含若干个 Characteristic，一个 Characteristic 可以包含若干 Descriptor。而 Characteristic 定义了数值和操作。Characteristic 的操作这几种权限：读、写、通知等权限。我们说的 BLE 通信，其实就是对 Characteristic 的读写或者订阅通知。还有最外面一层，Profile配置文件，把若干个相关的 Service 组合在一起，就成为了一个 Profile，Profile 就是定义了一个实际的应用场景。

Bluetooth02_20180706102358

Service、Characteristic相当于标签（Service相当于他的类别，Characteristic相当于它的名字），而value才真正的包含数据，Descriptor是对这个value进行的说明和描述，当然我们可以从不同角度来描述和说明，因此可以有多个Descriptor.

例如:

常见的小米手环是一个BLE设备，（假设）它包含三个Service,分别是提供设备信息的Service、提供步数的Service、检测心率的Service; 而设备信息的service中包含的characteristic包括厂商信息、硬件信息、版本信息等；而心率Service则包括心率characteristic等，而心率characteristic中的value则真正的包含心率的数据，而descriptor则是对该value的描述说明，比如value的单位啊，描述啊，权限啊等。

GAP(Generic Access Profile)

它定义了 BLE 整个通信过程中的流程，例如广播、扫描、连接等流程。还定义了参与通信的设备角色，以及他们各自的职能，例如广播数据的 Broadcaster，接收广播的 Observer，还有被连接的“外设” Peripheral 和发起连接的“中心设备” Central。可以看到，参与交互的设备角色都不是对等

Applications

就是使用 Host 提供的 API 开发的低功耗蓝牙应用。到这里，我们就把 BLE 的协议栈过了一下，为我们开发 BLE 有了一些理论基础。

BLE on Android

Central mode : 从Android 4.3 Jelly Bean，也就是 API 18 才开始支持低功耗蓝牙(蓝牙4.0)。这时支持 BLE 的 Central 模式，也就是我们在上面 GAP 中说的，Android 设备只能作为中心设备去连接其他设备。
Peripheral mode:从 Android 5.0 开始才支持外设模式(蓝牙4.1)。Android 设备现在可以发挥蓝牙 LE 外围设备的作用。应用可以利用此功能让附近设备发现它。例如，您可以开发这样的应用：让设备发挥计步器或健康监测仪的作用，并与其他蓝牙 LE 设备进行数据通信。

新增的 android.bluetooth.le API 让您的应用可以发布广告、扫描响应以及与附近的蓝牙 LE 设备建立连接。要使用新增的广告和扫描功能，请在您的清单中添加 BLUETOOTH_ADMIN 权限。当用户更新您的应用或从 Play 商店下载您的应用时，会被要求向您的应用授予以下权限：“Bluetooth connection information:Allows the app to control Bluetooth, including broadcasting to or getting information about nearby Bluetooth devices.”

要启动蓝牙 LE 广播，以便其他设备能发现您的应用，请调用 startAdvertising()，并传入 AdvertiseCallback 类的实现。回调对象会收到广播操作成功或失败的报告。

Android 5.0 引入了 ScanFilter 类，让您的应用可以只扫描其感兴趣的特定类型设备。要开始扫描蓝牙 LE 设备，请调用 startScan()，并传入筛选器列表。在方法调用中，您还必须提供 ScanCallback 的实现，以便在发现蓝牙 LE 广播时进行报告。

https://developer.android.com/about/versions/android-5.0?hl=zh-cn#BluetoothBroadcasting

https://en.wikipedia.org/wiki/Bluetooth#Communication_and_connection

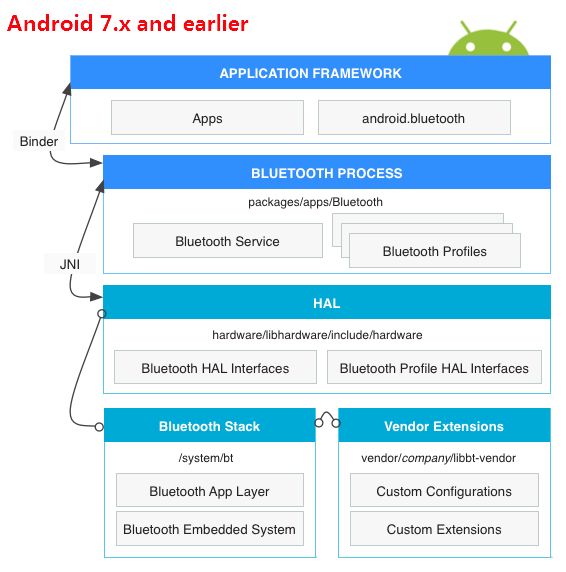

Android 7.0 蓝牙架构

v2-8bf93957bb78f938894bec7749a0433b_hd

Android 8.0 蓝牙架构

Android 提供支持经典蓝牙和蓝牙低功耗的默认蓝牙堆栈。借助蓝牙，Android 设备可以创建个人区域网络，以便通过附近的蓝牙设备发送和接收数据。

在 Android 4.3 及更高版本中，Android 蓝牙堆栈可提供实现蓝牙低功耗 (BLE) 的功能。要充分利用 BLE API，请遵循 Android 蓝牙 HCI 要求。具有合格芯片组的 Android 设备可以实现经典蓝牙或同时实现经典蓝牙和 BLE。BLE 不能向后兼容较旧版本的蓝牙芯片组。

在 Android 8.0 中，原生蓝牙堆栈完全符合蓝牙 5.0 的要求。要使用可用的蓝牙 5.0 功能，该设备需要具有符合蓝牙 5 要求的芯片组。

注意：Android 8.0 及以前版本之间的原生蓝牙堆栈的最大变化是使用高音。Android 8.0 中的供应商实现必须使用 HIDL 而不是 libbt-vendor。

蓝牙系统服务

蓝牙系统服务（位于 packages/apps/Bluetooth 中）被打包为 Android 应用，并在 Android 框架层实现蓝牙服务和配置文件。此应用通过 JNI 调用原生蓝牙堆栈。
JNI

与 android.bluetooth 相关联的 JNI 代码位于 packages/apps/Bluetooth/jni 中。当发生特定蓝牙操作时（例如发现设备时），JNI 代码会调用蓝牙堆栈。
蓝牙堆栈

系统在 AOSP 中提供了默认蓝牙堆栈，它位于 system/bt 中。该堆栈会实现常规蓝牙 HAL，并通过扩展程序和更改配置对其进行自定义。
供应商实现

供应商设备使用硬件接口设计语言 (HIDL) 与蓝牙堆栈交互。

HIDL

HIDL 定义了蓝牙堆栈和供应商实现之间的接口。要生成蓝牙 HIDL 文件，请将蓝牙接口文件传递到 HIDL 生成工具中。接口文件位于 hardware/interfaces/bluetooth 下。

~~Android 7.x 及更早版本的蓝牙架构~~

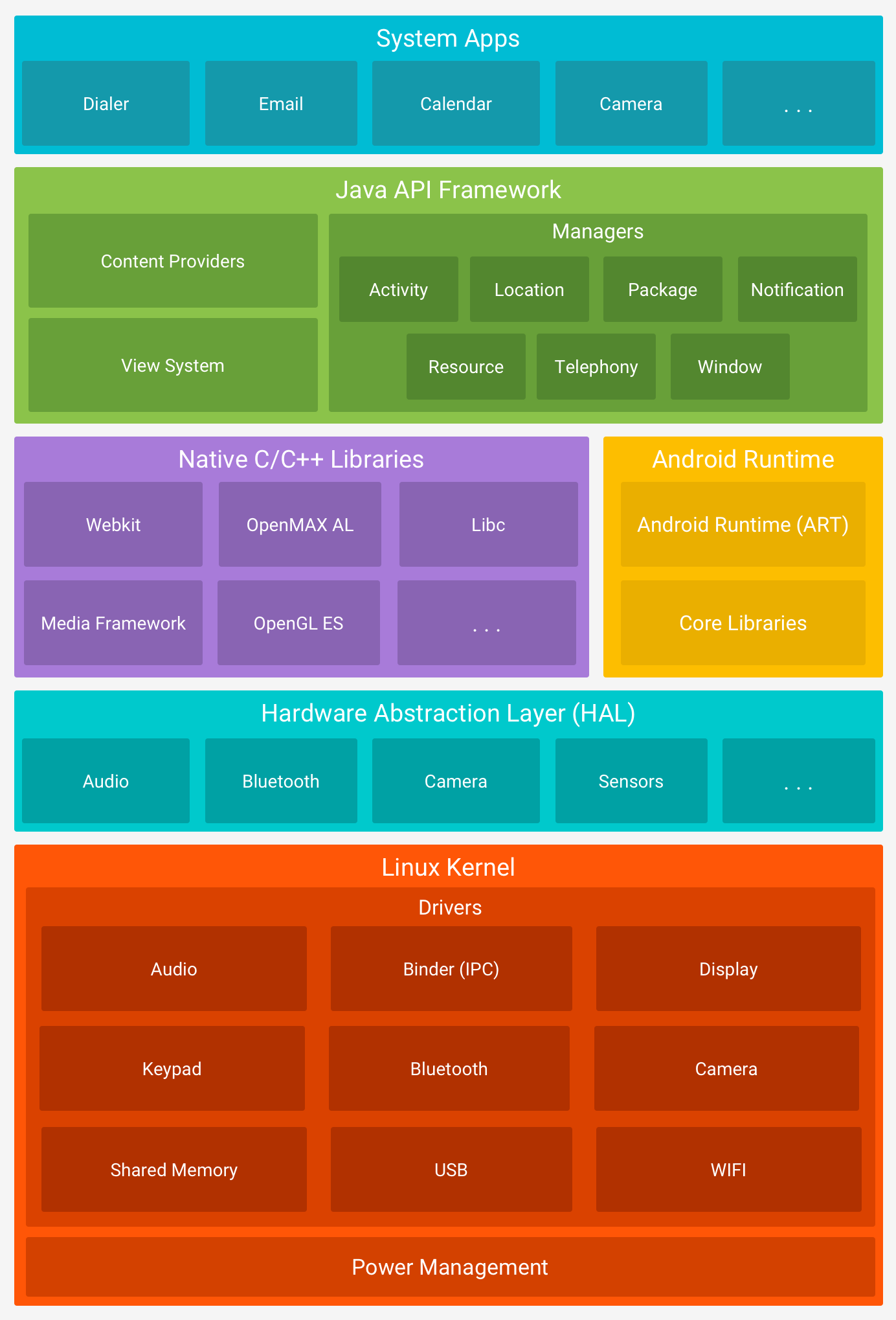

https://developer.android.com/guide/platform/?hl=zh-cn

https://source.android.com/setup/

https://source.android.com/devices/bluetooth/?hl=zh-cn

Android 中 BLE 操作的过程

bluetooth_20180706120947

这里介绍一下 Android 中 BLE 操作的过程，APP 发起一个 BLE 操作，然后理解返回，操作结果通过回调上报。操作被封装为一个消息，然后放到协议栈的消息队列中，有一个独立的线程获取消息进行处理，类似于 Looper 和 Handler 机制。

因为是使用消息机制，回调的时候必须知道通知哪个客户端？客户端发起请求之前，首先要向协议栈注册客户端，注册成功以后，返回一个 clientIf，这是一个整型，是客户端在协议栈的一个句柄，客户端的后续操作，都只需要带上这个 clientIf 句柄即可。

在操作完成的时候，一般都有一个显式的停止操作，用来释放前面的申请的 clientIf 和资源。如果不能正确的释放，不仅会造成内存泄漏，而且可能会导致后续所有的 BLE 操作都是不能做了。因为这个 clientIf 是有限，在现在蓝牙协议栈中只有 32 个，而且是Android 上所有 APP 共用的。当这些资源用完以后，只有通过杀掉对应的 APP 或者重启蓝牙才能恢复。

BLE 应用

BLE 应用可以分为两大类：基于非连接的和连接的。

Beacon 基于非连接的，这种应用就是依赖 BLE 的广播，也叫作 Beacon。这里有两个角色，发送广播的一方叫做 Broadcaster，监听广播的一方叫 Observer。
基于连接的，就是通过建立 GATT 连接，收发数据。这里也有两个角色，发起连接的一方，叫做中心设备—Central，被连接的设备，叫做外设—Peripheral。

非连接

它的网络拓扑结构如下。我们知道广播是单向的，Broadcaster 向外广播，监听者接收附近的广播，整体来说形成一个单向的星型。网络中可以有多个外设，也可以有多个监听者

还有些设备，可以同时实现两个角色，既能发送广播，也可以接收广播。一个设备接收到广播，可以通过处理，然后再转发出去，这样就可以形成一个双向的网格，这就是蓝牙的 Mesh。这样的网络可以不受蓝牙传输距离限制了，只要在空间中布置足够密集的节点，就能把信息从网络一点，传递到任何一点。这个可以应用在物联网和智能家居系统中。

前面在介绍协议栈物理层的时候，我们知道广播只在37、38、39这三个广播频道进行广播，监听者也在这三个频道进行监听。我们前面介绍了，蓝牙通信是跳频的，只有双方设备在某个时刻跳到同一个频到上，才能收到广播，这种传播数据效率比较低，数据量也有限，不适合大规模的数据传输。

广播包

Android-BLE-in-Action.018

广播数据其实包含两部分：Advertising Data（广播数据）和 Scan Response Data（扫描响应数据）。通常情况下，广播的一方，按照一定的间隔，往空中广播 Advertising Data，当某个监听设备监听到这个广播数据时候，会通过发送 Scan Response Request，请求广播方发送扫描响应数据数据。这两部分数据的长度都是固定的 31 字节。在 Android 中，系统会把这两个数据拼接在一起，返回一个 62 字节的数组。

广播数据包的结构如这个图所示。广播包中是包含一个一个的小 AD structure，每个 AD structure 是一个完整的数据，它的结构是：第一个字节表示长度 n，后面紧接 n 个字节的数据。数据部分第一个字节表示数据类型，也就是后面的数据含义，后面 n - 1 个字节表示真实数据.

Android-BLE-in-Action

这些广播数据可以自己手动去解析，在 Android 5.0 也提供 ScanRecord 帮你解析，直接可以通过这个类获得有意义的数据。

广播数据类型：设备连接属性，标识设备支持的 BLE 模式，这个是必须的。设备名字，设备包含的关键 GATT service，或者 Service data，厂商自定义数据等等。
RSSI （信号强度）：RSSI 单位是 dB，通过 RSSI 能够大致推测出距离的远近。但是这个在 Android 设备上非常不靠谱，RSSI 的值波动很大，跟环境和手机的角度关系很大。

Android 作为接收者怎么接收广播数据，扫描设备。代码其实很简单，首先创建一个 LeScanCallback，用来接收收到广播以后，回调上报数据。然后会用 BluetoothAdapter 的 startLeScan 来开始扫描，需要停止扫描的时候，使用 stopLeScan 来停止。有 BluetoothDevice 这个参数，代表扫描到的设备，关键是设备的的 MAC 地址信息。然后就是 RSSI，表示扫描到的设备的信号强度，接下来 scanRecord 就是我们前面介绍的广播数据，这个数据的长度是62字节。值得提的一点是，BLE 所有回调函数都不是在主线程中的。

这里有几点需要注意，这里在不需要扫描以后，一定要 stopLeScan，而且 start 和 stop 中传入的 LeScanCallback 一定要是同一个，因为 LeScanCallback 就是我们客户端的标识。否者就会出现我们前面说的 clientIf 不释放的问题。在 Android 开发中，我们经常会使用匿名内部类来做参数，在这里就千万不要这么做。

在 Android 5.0 中，提供了全新的扫描 API — BluetoothLeScanner，它提供了对扫描更加精细的控制。

除了这种方法，还可以使用经典蓝牙扫描的方式，BluetoothAdapter 的 startDiscovery()，然后通过 BroadcastReceiver 来接收收到的广播。如果只是做 BLE 的开发，不建议使用这个方法，这是一个非常重的操作，灵活性非常差。
扫描的工作流程

首先 APP 发起扫描请求，通过蓝牙的 Service 发送请求给蓝牙芯片。蓝牙芯片开始扫描，扫描到了设备，就通过回调上报。我们知道，扫描真正执行实在 BT 芯片中，只要 APP 发送了请求下去以后，Android 系统就可以休眠了，也就是我们常说的 AP （Application Processor），等扫描到了设备以后，底层 BP （Baseband Processor）就会唤醒上层 AP，执行回调通知到 APP，（动画）就像我们图中红色框标出的这样。这里有一个问题，随着我们周围的 BLE 设备逐渐增多，频繁扫描到设备，系统就会被频繁的唤醒，甚至睡眠不下去，从而导致耗电严重。

为了避免这种问题，耗电的问题。我们需要尽可能少的使用扫描。即使需要扫描，我们也希望尽可能少的上报扫描到的设备。这里就可以使用 Android 5.0 上提供的新接口，设置 ScanFilter，通过一定的规则过滤，只有扫描到了符合我们的规则的设备才上报，或者通过设置延迟上报，从而减少唤醒系统的次数。

这里总结一下扫描中一些建议。1、首先，尽可能使用新的 API，功能更强大；2、尽可能少地扫描，因为毕竟扫描是一个比较重的操作，耗电，也会减慢 BLE 连接速度；3、扫描的时候，尽量设置 ScanFilter，只扫描那些你感兴趣的设备，而不是全盘扫描；4、正确使用 API，特别是合理停止扫描，防止资源泄漏。
Android手机作为 Broadcaster

从 Android 5.0 开始，Android 设备就可以像外设一样发送 BLE 广播了。这时 Android 设备之间就可以通过 BLE 来交互数据，或者发现对方设备了，例如类似 NFC 一样交换简单信息的应用，想象空间还是很大的。

Android 中实现的代码如下，通过前面的介绍，我们知道广播有两种包：Advertising Data 和 Scan Response Data，我们这里设置好这两种包，然后通过 BluetoothLeAdvertier 的 startAdvertising 就可以了。这里需要注意的点和前面一样，Start 了，需要注意 Stop。

基于连接

BLE 连接的建立是通过 GAP 来协商和创建连接。Central 设备发起连接，外设接收连接请求，并协商连接参数。

前面我们介绍了 GATT，GATT 核心内容就是 Service、Characteristic 以及 Descriptor。每个 BLE 外设，根据自己的功能，向外暴露 Service 等。其实最重要的获取 Service 中的 Characteristic，Characteristic 可以被读、写、还有变化的时候有通知，这样就实现了双向的通信。
